Tout ce que vous devez savoir sur la structure d'un câble électrique

Avez-vous déjà tenu un câble électrique entre les mains, sans vraiment savoir de quoi il était constitué ? Derrière chaque apparence simple d'un câble se cache en réalité une construction très précise, pensée pour garantir la sécurité ainsi que la durabilité de vos installations.

Chaque couche joue un rôle bien défini. C'est pourquoi comprendre leur fonction peut faire toute la différence au moment de choisir le bon câble selon votre projet. Après cet article, les câbles électriques n'auront plus de secret pour vous !

Transporte le courant Protège les conducteurs Résiste aux contraintes Adapté à chaque usage
Voir les câbles électriques Voir le tableau récapitulatif

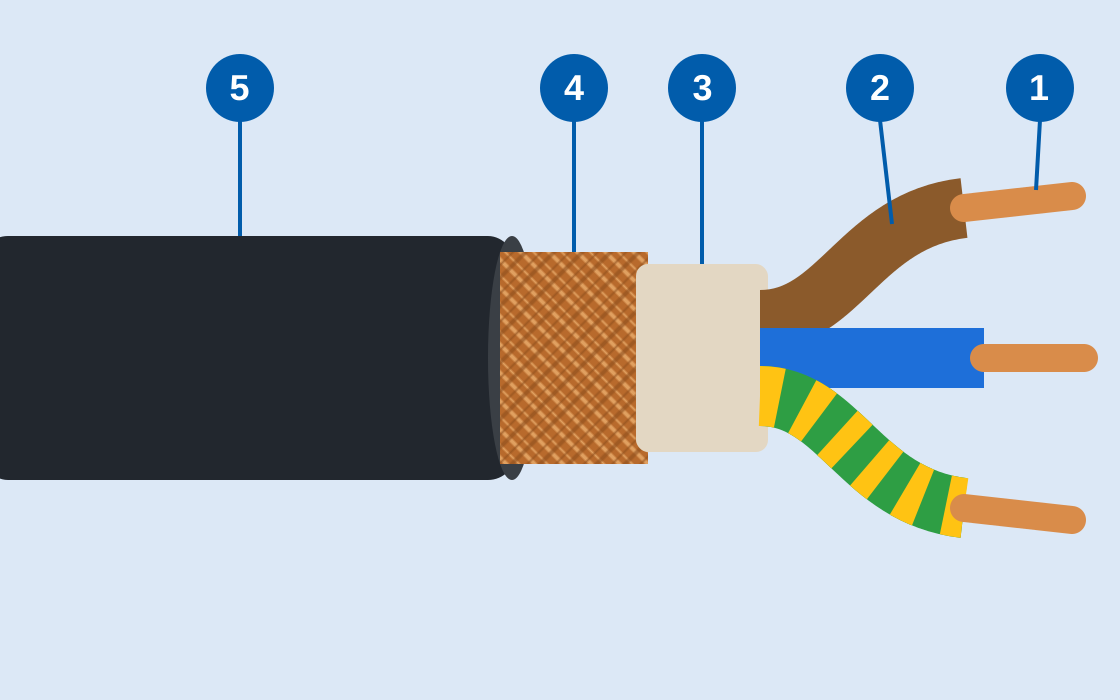

Structure d'un câble électrique dénudé : âme conductrice, isolant primaire, bourrage, blindage et gaine extérieure

Accès rapide

Les 5 couches d'un câble électrique

1 Âme conductrice Transport du courant Lire → 2 Isolant primaire Isolation électrique Lire → 3 Bourrage Tenue mécanique Lire → 4 Blindage Protection CEM Lire → 5 Gaine extérieure Protection mécanique et environnementale Lire →

Couche 1

1. L'âme conductrice : le cœur du câble

L'âme conductrice représente la partie centrale du câble. Autrement dit, c'est elle qui assure le transport du courant électrique d'un point à un autre. Nous la retrouvons généralement en cuivre ou en aluminium.

  • Le cuivre est le matériau le plus utilisé. Il offre une excellente conductivité électrique, une bonne résistance mécanique et une durabilité éprouvée. C'est le choix privilégié pour la majorité des installations électriques.
  • L'aluminium est plus léger et moins coûteux que le cuivre. Il est principalement utilisé pour les distributions d'énergie à grande échelle comme les colonnes montantes ou les branchements réseau.

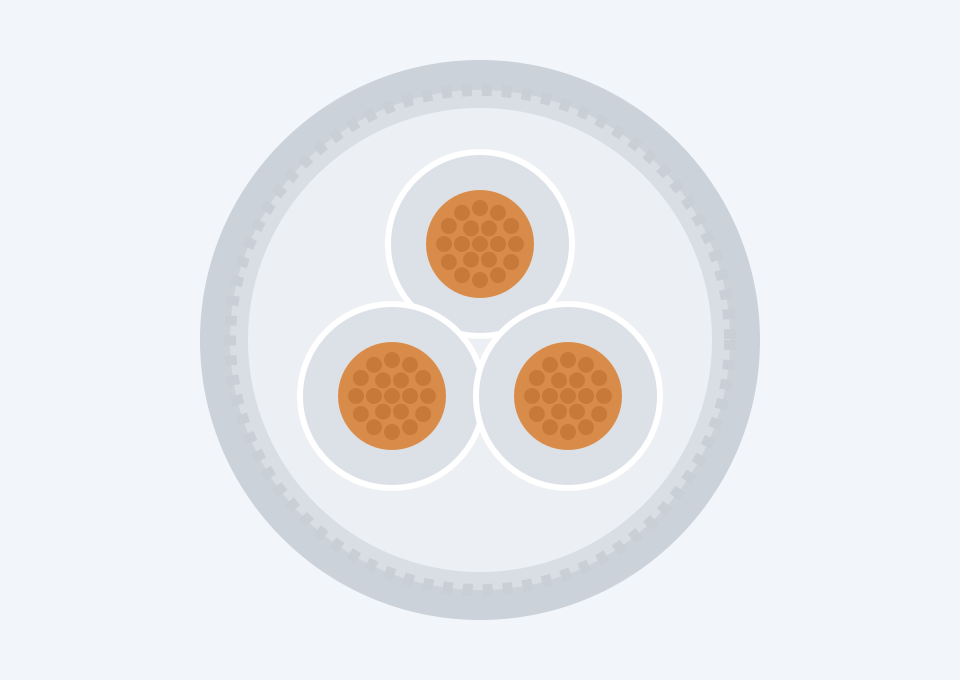

Coupe d'un câble électrique mettant en évidence l'âme conductrice en cuivre de chaque conducteur

Cuivre ou aluminium ?

Cuivre
  • ✓ Excellente conductivité
  • ✓ Usages dans les installations courantes
  • ✕ Plus lourd au niveau du poids
  • ✕ Prix plus élevé
Aluminium
  • ✓ Léger
  • ✓ Plus économique
  • ✕ Conductivité inférieure
  • ✕ Connexions spécifiques nécessaires

Âme rigide ou âme souple

L'âme peut être rigide ou souple :

Rigide Un seul ou plusieurs brins assemblés de façon fixe.
Souple Composé de nombreux brins fins qui lui donnent de la flexibilité.

La section de l'âme est exprimée en mm² et détermine la quantité de courant que le câble peut transporter. Par conséquent, plus la section est importante, plus le câble peut véhiculer du courant sans risque d'échauffement.

Voir les câbles en cuivre → Voir les câbles en aluminium → Voir les câbles rigides → Voir les câbles souples →
Coupe d'un câble électrique mettant en évidence l'isolant primaire coloré des conducteurs : marron, bleu et vert/jaune

Couche 2

2. L'isolant primaire : la première protection / l'enveloppe

Autour de l'âme conductrice, on trouve l'isolant primaire. Son rôle est d'empêcher tout contact électrique entre l'âme et son environnement. C'est une couche essentielle pour la sécurité de l'installation.

Les matériaux les plus couramment utilisés

Le PVC (polychlorure de vinyle)

Isolation extrudée

Matériau le plus répandu pour les câbles d'installation courante. Il est économique, facile à mettre en œuvre et offre une bonne résistance aux agents chimiques.
Le polyéthylène réticulé (XLPE ou PR)

Isolation extrudée

Matériau qui supporte des températures plus élevées que le PVC, offrant de meilleures performances électriques. Il est utilisé pour les câbles soumis à des contraintes thermiques importantes ou dans des applications nécessitant une haute performance.
Le caoutchouc

Isolation vulcanisée

Plus souple et plus résistant aux chocs mécaniques que le PVC, il est privilégié pour les câbles devant supporter des environnements difficiles comme des chantiers, des machines ou des milieux humides.

Le code couleur de l'isolant

La couleur de l'isolant primaire n'est pas choisie au hasard : elle suit une normalisation stricte qui permet d'identifier immédiatement la fonction de chaque conducteur (phase, neutre et terre).

Bleu Neutre
Vert / jaune Terre
Marron Phase
Noir Phase
Rouge Phase (ancienne installation)
Lire le guide sur le code couleur des fils électriques → Voir les fils électriques de couleur → Voir le fil H07 V-U →

Notre catalogue

Retrouvez ces câbles dans notre catalogue

Voir tous les câbles électriques →
Précédent
Suivant

Couche 3

3. Le bourrage : la tenue mécanique

Dans les câbles multiconducteurs, les espaces entre les conducteurs isolés sont souvent comblés par un matériau de remplissage appelé « bourrage ».

Son rôle est avant tout mécanique puisqu'il permet de maintenir les conducteurs en place, de donner sa forme cylindrique, mais aussi de protéger l'ensemble des contraintes de torsion et de compression.

Attention : tous les câbles ne possèdent pas de bourrage. Sa présence dépend du type de câble, du nombre de conducteurs et de l'usage prévu.

Voir les câbles R2V →

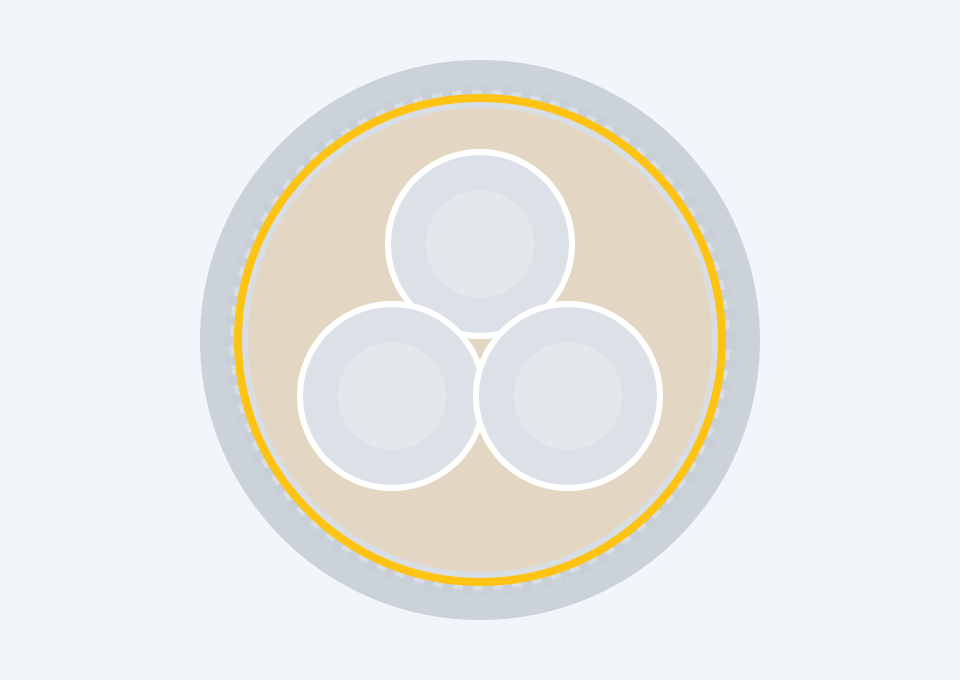

Coupe d'un câble multiconducteur mettant en évidence le bourrage entre les conducteurs isolés

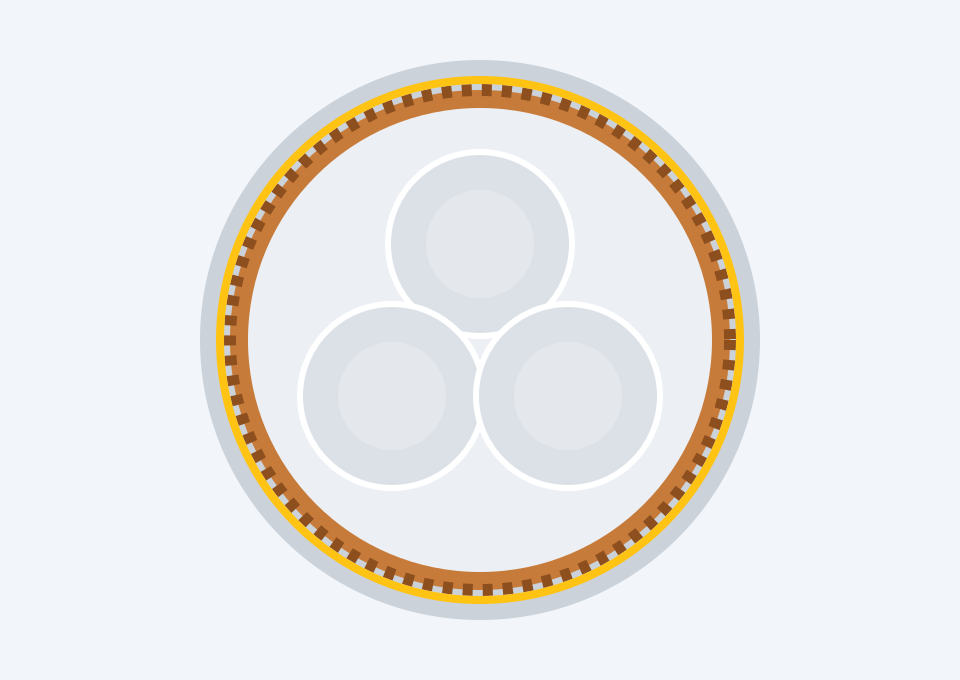

Coupe d'un câble électrique mettant en évidence le blindage métallique autour des conducteurs isolés

Couche 4

4. Le blindage : une protection contre les perturbations électromagnétiques

Certains câbles, notamment ceux utilisés dans des environnements industriels ou pour des signaux sensibles, sont équipés d'un blindage. Il s'agit d'une couche conductrice (tresse métallique, feuillard aluminium ou cuivre) disposée autour des conducteurs isolés.

Son rôle est double

Protéger les signaux Protéger les signaux transportés par les câbles contre les perturbations.
Ne pas perturber Éviter que le câble lui-même ne devienne une source de perturbations pour les équipements environnants.
Voir les câbles blindés → Voir les câbles LiYCY blindés →

Couche 5

5. La gaine extérieure : la protection finale

La gaine extérieure est la couche la plus visible du câble. C'est elle qui le protège des agressions mécaniques, chimiques et environnementales. Elle constitue la dernière barrière entre les conducteurs intérieurs et l'environnement extérieur.

Les matériaux utilisés pour la gaine extérieure varient selon l'usage prévu :

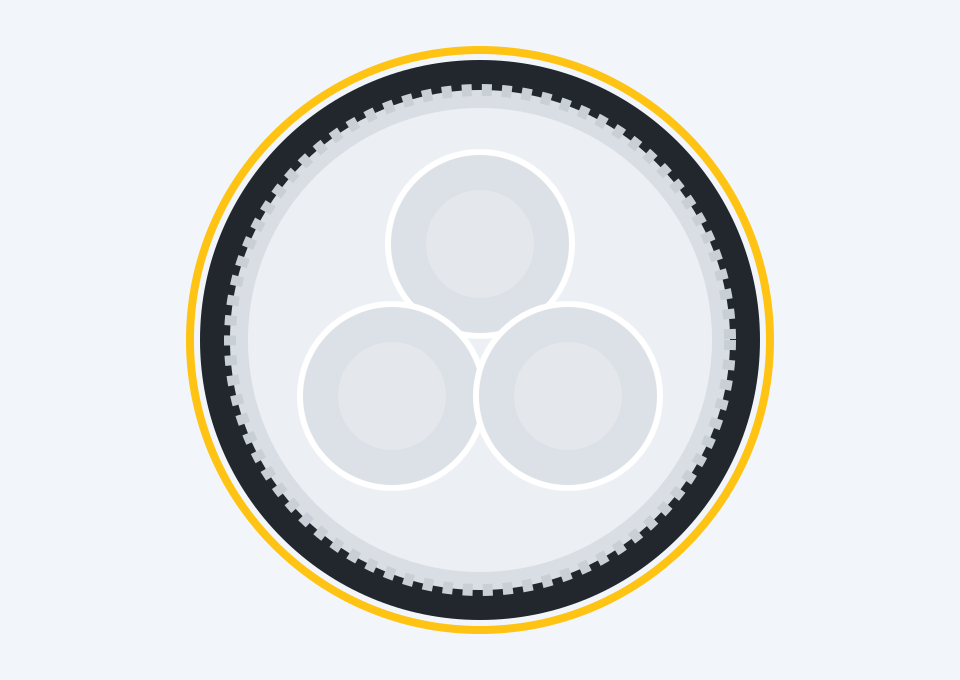

Coupe d'un câble électrique mettant en évidence la gaine extérieure qui entoure l'ensemble des couches
Le PVC Polyvalent et économique, il convient à la plupart des installations intérieures.
Voir les câbles R2V →
Le polychloroprène Très résistant aux huiles, aux UV et aux chocs, il est utilisé pour les câbles destinés à des environnements difficiles comme en extérieur, sur des chantiers ou des machines.
Voir le câble H07RN-F →

Le choix de la gaine dépend de l'environnement d'installation : Lire : Comment choisir son câble selon son environnement →

En résumé

Tableau récapitulatif

Couche Rôle principal Matériaux courants
1 Âme conductrice Transport du courant Cuivre, aluminium
2 Isolant primaire Isolation électrique PVC, PR/XLPE, caoutchouc
3 Bourrage Tenue mécanique Fibres synthétiques, plastique
4 Blindage Protection CEM Tresse cuivre, feuillard aluminium
5 Gaine extérieure Protection mécanique et environnementale PVC, polychloroprène, polyuréthane

FAQ

Quelles sont les différentes couches d'un câble électrique ?
Un câble électrique se compose de l'âme conductrice, de l'isolant primaire, du bourrage, du blindage et de la gaine extérieure. Tous les câbles ne possèdent pas de bourrage : sa présence dépend du type de câble, du nombre de conducteurs et de l'usage prévu. Le blindage équipe certains câbles, notamment ceux utilisés dans des environnements industriels ou pour des signaux sensibles.

Quelle est la différence entre une âme en cuivre et une âme en aluminium ?
Le cuivre est le matériau le plus utilisé : il offre une excellente conductivité électrique, une bonne résistance mécanique et une durabilité éprouvée, mais il est plus lourd et plus cher. L'aluminium est plus léger et moins coûteux, mais sa conductivité est inférieure et il nécessite des connexions spécifiques. Il est principalement utilisé pour les distributions d'énergie à grande échelle comme les colonnes montantes ou les branchements réseau.

Quelle est la différence entre une âme rigide et une âme souple ?
Une âme rigide est composée d'un seul ou de plusieurs brins assemblés de façon fixe. Une âme souple est composée de nombreux brins fins qui lui donnent de la flexibilité.

À quoi correspond la section d'un câble en mm² ?
La section de l'âme est exprimée en mm² et détermine la quantité de courant que le câble peut transporter. Plus la section est importante, plus le câble peut véhiculer du courant sans risque d'échauffement.

Quels sont les matériaux utilisés pour l'isolant primaire ?
Les matériaux les plus courants sont le PVC (polychlorure de vinyle), le plus répandu pour les câbles d'installation courante ; le polyéthylène réticulé (XLPE ou PR), qui supporte des températures plus élevées que le PVC ; et le caoutchouc, plus souple et plus résistant aux chocs mécaniques, privilégié pour les chantiers, les machines ou les milieux humides.

Que signifient les couleurs des fils électriques ?
La couleur de l'isolant primaire suit une normalisation stricte qui permet d'identifier la fonction de chaque conducteur : bleu = neutre, vert/jaune = terre, marron = phase, noir = phase, rouge = phase (ancienne installation).

À quoi sert le blindage d'un câble électrique ?
Le blindage est une couche conductrice (tresse métallique, feuillard aluminium ou cuivre) disposée autour des conducteurs isolés. Son rôle est double : protéger les signaux transportés par le câble contre les perturbations et éviter que le câble lui-même ne devienne une source de perturbations pour les équipements environnants.

Quel matériau choisir pour la gaine extérieure d'un câble ?
Le choix dépend de l'usage prévu. Le PVC est polyvalent et économique : il convient à la plupart des installations intérieures. Le polychloroprène est très résistant aux huiles, aux UV et aux chocs : il est utilisé pour les environnements difficiles comme l'extérieur, les chantiers ou les machines.
