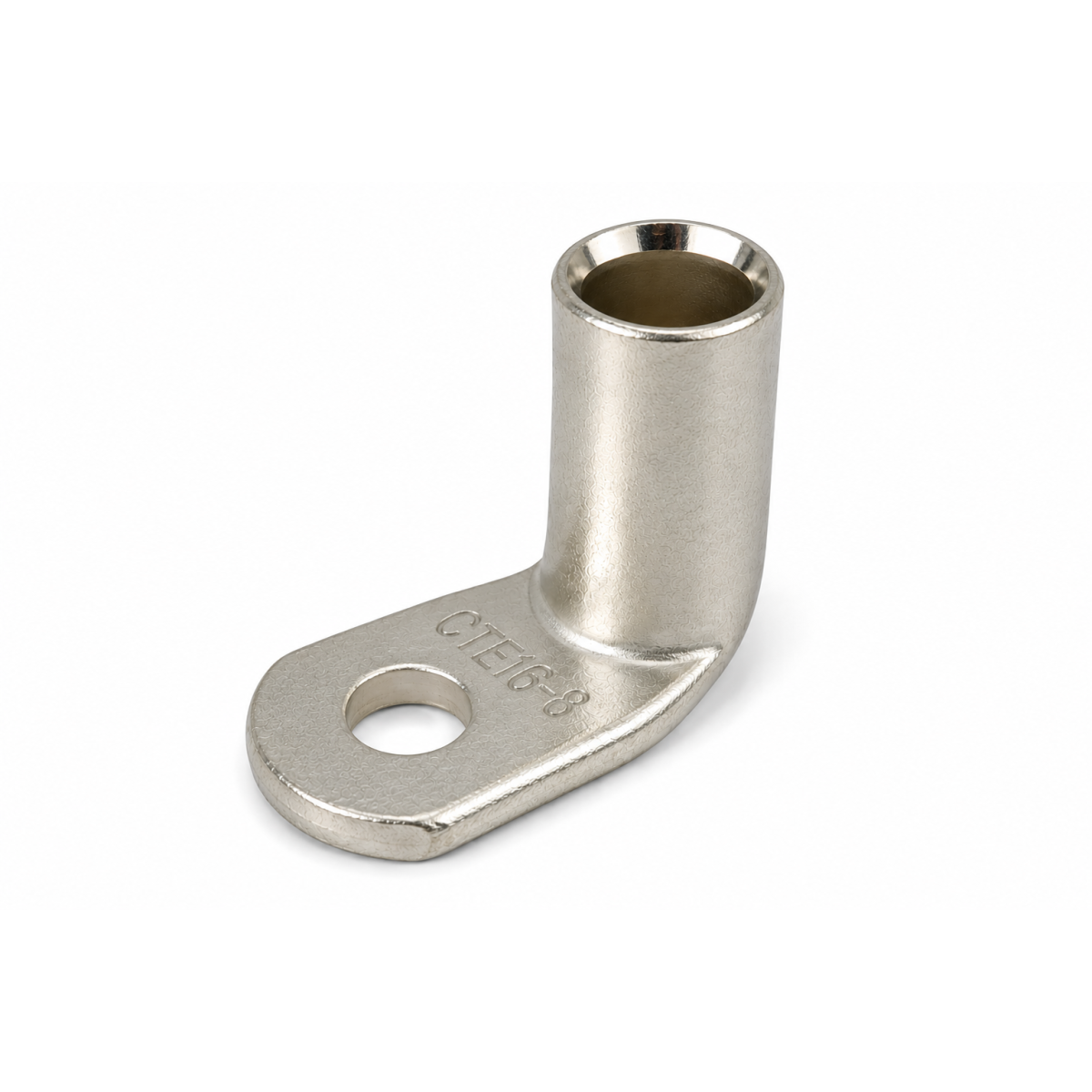

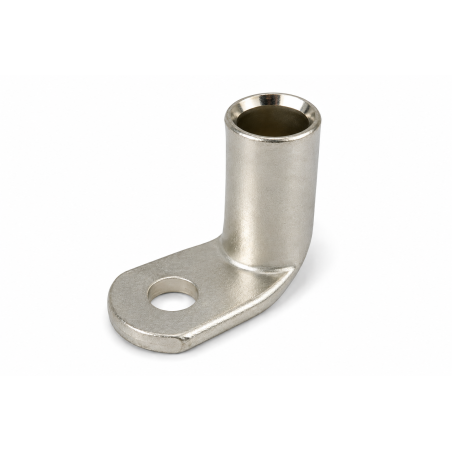

Cosses tubulaires équerre en cuivre
1,04 €
TTC
Livraison entre 3 et 4 jours
CTE
Cosses tubulaires équerres en cuivre conformes NFC 20-130, pour câbles cuivre classe 2 ou 5. Coudées à 90°, avec trou d'inspection et tulipage pour une pose facilitée.
Cosses tubulaires équerre en cuivre
Les cosses tubulaires CTE sont conçues pour le raccordement de câbles cuivre basse tension classe 2 (rigide) ou classe 5 (souple), dans les cas où l'accès direct dans l'axe du câble n'est pas possible. Le tube en cuivre électrolytique EN 13600, étamé par électrolyse, assure un contact électrique parfait et une protection durable contre la corrosion. Sa forme coudée à 90°C facilite le raccordement dans des espaces contraints ou des angles d'installation particuliers.
Les points clés de la cosse tubulaire cuivre CTE
- Conforme à la norme NFC 20-130
- Pose vérifiable en un coup d'œil grâce au trou d'inspection
- Double compatibilité rigide/souple (classe2 et 5)
- Idéale en espace restreint
- Insertion sans forcer grâce au tulipage
- Large choix de perçage par section
Données techniques
| Norme | NFC 20-130 |
| Matériau | Cuivre électrolytique EN 13600 |
| Surface | Etamée par électrolyse |
| Angle | 90° |
| Standard | Avec trou d'inspection et tulipage |
| Sections disponibles (en mm) | 6;16;25;35;50;70;95;120;150;185 |
| Outillage de pose | Voir tableau de sélection des outils |
Tableau des références et dimensions
| Référence | Section (en mm) | Diamètre d'alésage | d1 (en mm) | d4 (en mm) |
| CTE6-6 | 6 | M6 | 3.3 | 5.5 |
| CTE16-8 | 16 | M8 | 4.2 | 6.8 |
| CTE25-6 | 25 | M6 | 4.2 | 6.8 |
| CTE25-8 | 25 | M8 | 5.5 | 8 |
| CTE35-6 | 35 | M6 | 6.6 | 9.5 |
| CTE35-8 | 35 | M8 | 7.9 | 11 |
| CTE50-6 | 50 | M6 | 7.9 | 11 |
| CTE50-8 | 50 | M8 | 9.2 | 12.5 |
| CTE70-10 | 70 | M10 | 11 | 15 |
| CTE95-10 | 95 | M10 | 13.1 | 17 |
| CTE95-12 | 95 | M12 | 14.5 | 19 |
| CTE120-10 | 120 | M10 | 16.2 | 21 |
| CTE150-10 | 150 | M10 | 18 | 23 |
| CTE150-12 | 150 | M12 | 20.6 | 26 |
| CTE185-12 | 185 | M12 | 23.1 | 28 |
Recommandations d'installation
Le sertissage s'effectue par retreint hexagonal ou poinçonnage, à l'aide d'outils manuels, hydrauliques ou électrohydrauliques adaptés à la section (série 4.5.13.22.50). Le trou d'inspection permet de vérifier visuellement que le conducteur est correctement inséré avant sertissage.
Applications principales
Les cosses CTE sont utilisées pour le raccordement de câbles cuivre basse tension dans les installations om un ange de raccordement à 90° est nécessaire, notamment en armoires électriques et tableaux de distribution à espace réduit.
